Кабель молнии для iPhone 14 Pro

После проверки внешнего вида кабеля, его длины и тестирования клемм начнется сеанс разборки, чтобы каждый мог увидеть, как этот кабель молнии для iphone 14 pro был сконструирован внутри Apple.

Сначала сделайте надрез в пластиковом корпусе терминала Lightning, чтобы под ним можно было приварить фиксированную стальную втулку.

Стальной рукав с точечной сваркой вокруг него защищает внутреннюю часть. Один конец заполнен герметиком, а другой конец соединен пластиковым кольцом.

Для обеспечения заземления, экранирования и крепежных работ стальная муфта связывает кабель на конце.

Прежде чем двигаться дальше, разберите заднюю стальную оболочку троса.

Снимите фиксированную стальную втулку из двух частей, приваренную точечной сваркой, которая была закреплена и защищала терминал Lightning путем точечной сварки.

Терминал Lightning припаивается после того, как хвостовик кабеля отформован, закреплен и закреплен как единое целое.

Внутренняя интеграция идентификации протокола быстрой зарядки PD, модуля шифрования, а также серийного номера продукта, производителя и другой информации.

Спереди на платочке установлен огромный чип модели AS3616A.

Клейкая защита крепится к обратной стороне места пайки.

Под клеем также находится чип в упаковке CSP.

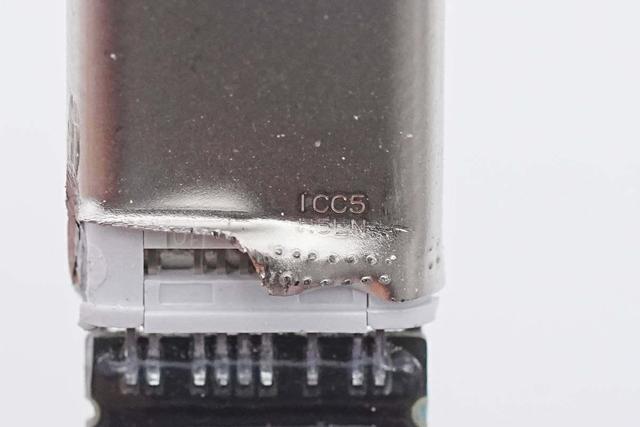

После первоначального разреза, отделяющего корпус от разъема USB-C, внутренняя стальная втулка была приварена точечной сваркой.

Штекерный разъем USB-C в сборе с пластиковым кольцом.

Стальная втулка представляет собой конструкцию из двух частей, которая приваривается точечной сваркой как к штекерному разъему USB-C, так и к самой стальной втулке, создавая чрезвычайно прочное соединение.

Внутреннее впрыскивание позволяет сформировать втулку на конце проволоки как единое целое.

Конец кабеля также фиксируется методом литья под давлением и припаивается к разъему USB-C после снятия фиксированной стальной оболочки, припаянной точечной пайкой.

Стальная втулка и штекерный разъем USB-C довольно плотно сплавлены друг с другом.

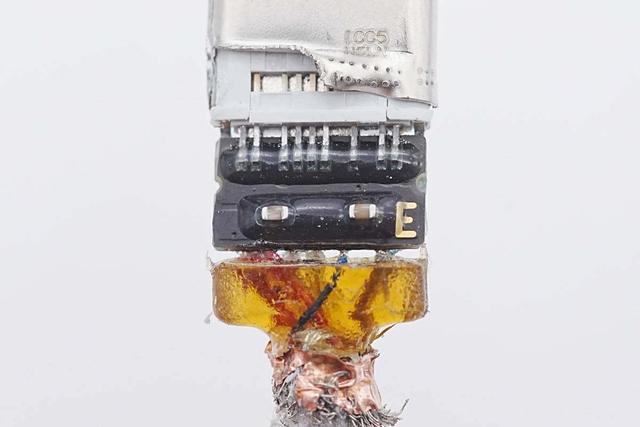

Припаяйте положительный провод, провод CC, провод данных USB 2.0 и отрицательный оголенный провод к тонкой стороне платы разъема USB-C.

На задней стороне клеммной колодки припаяны два конденсатора фильтра.

Снимите металлический корпус штекерного разъема USB-C.

Внутренний пластиковый кронштейн для позиционирования крупным планом.

Штыревой разъем представляет собой неполную контактную конструкцию, в которой два контакта рядом с внешней отрицательной клеммой удлиняются и подключаются к внутренней клемме зарядного устройства для заземления, это запатентованная конструкция для кабелей и зарядных устройств Apple C-L.

Крупный план внутренней булавки; сильное золочение на клеммных соединениях; противостоит окислению; более долгая жизнь.

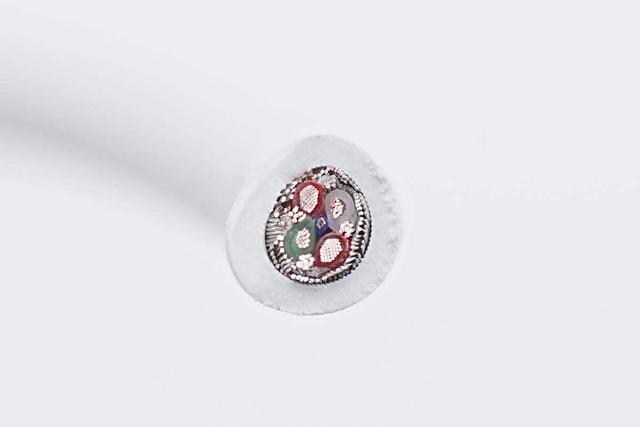

Разрежьте линию данных и посмотрите на поперечное сечение. Видны пять жил с изолирующей оболочкой; положительное ядро ​​питания имеет два красных сердечника, внутреннее ядро ​​толще, ядро ​​CC имеет синюю тонкую линию посередине, ядро ​​USB 2.0 имеет белую и зеленую, а отрицательное ядро ​​питания находится снаружи площадь оголенного сердечника провода.

Разрежьте внешнюю оболочку кабеля, чтобы открыть слой экранирующих обмоток внутри.

Под экранирующей сеткой находится слой экранирующей алюминиевой фольги.

Удалите защитную алюминиевую фольгу, чтобы открыть внутренние ядра данных и питания вместе с натяжным проводом. Все жилы имеют структуру с вращающейся обмоткой, которая может помочь снизить напряжение и повысить гибкость кабеля.

Ниже мы начнем с обзора внутренних жил кабеля, прежде чем углубляться в детали.

Два красных положительных сердечника силового провода состоят из внутреннего провода из чистой меди с защитой от натяжения.

Белый кабель данных с D-образным сердечником для USB 2.0; внутреннего антинатяжного троса не было.

Зеленый для кабеля передачи данных с жилой D plus для USB 2.0; нет внутренней антинатяжной проволоки.

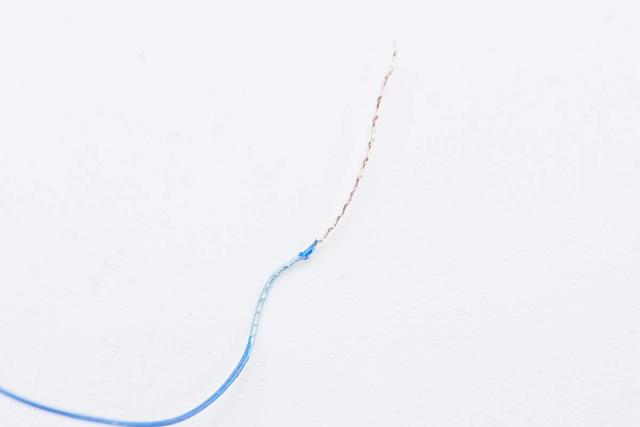

Жилы синего провода CC, которые скручены.

Сердечник отрицательного провода показан крупным планом с четырьмя параллельными лужеными медными проводами.

Крупный план внутреннего натяжения троса.

Все быстро разобрали, чтобы открыть семейный портрет.

Резюме дизассемблирования

Кабель, который поставляется с iPhone 14 Pro Max, выглядит так же, как стандартный кабель C94, и имеет номер продукта A2561. Кабель весит около 20 г, имеет диаметр около 3 мм и длину около 1 метра. Клеммы Lightning для клемм C91M, серебряные контакты, OEM-кабель производства Foxconn, вилка USB-C с неполным контактом.
